Κατασκευή κεραίας VHF τριών στοιχείων

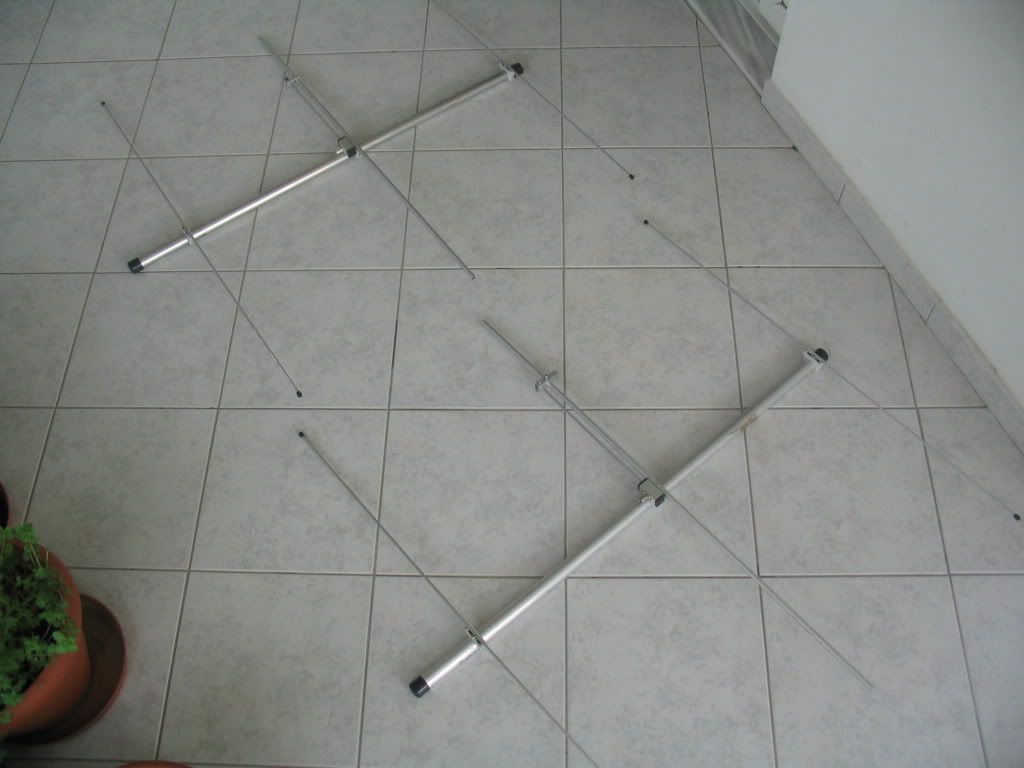

Θα σας παρουσιάσω την κατασκευή 2 κεραιών VHF 144-146 MHz 3 στοιχείων

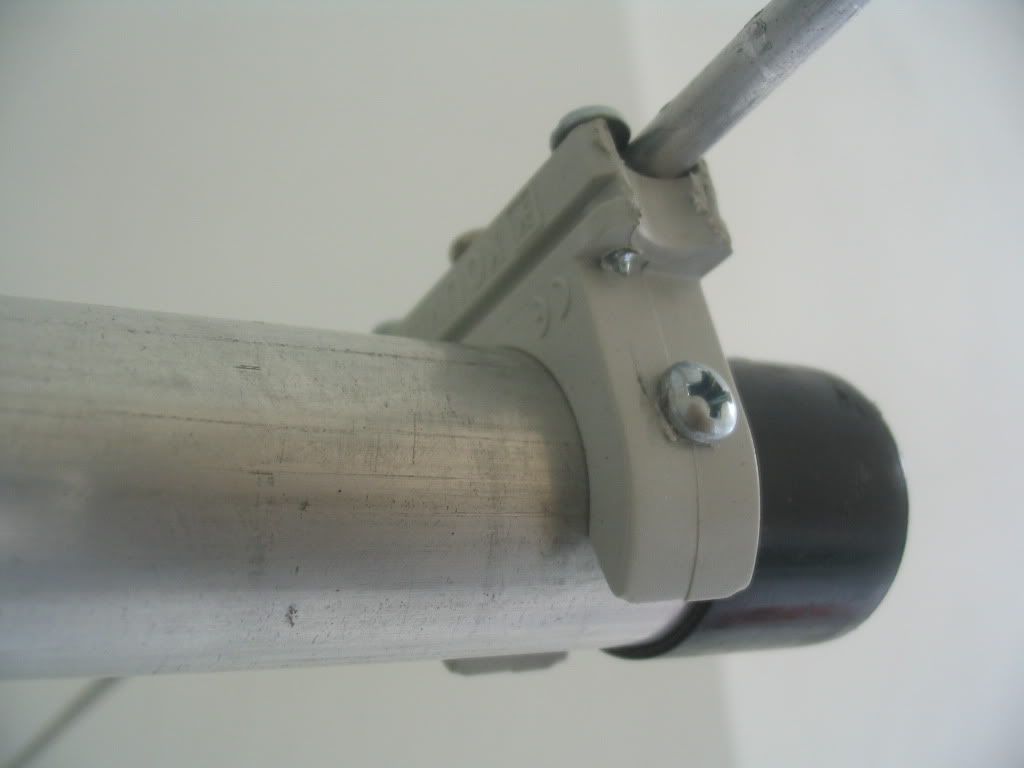

έκαστη, στα 50Ω, με προσαρμογή Γ match. Το boom αλουμινίου είναι από στρογγυλό σωλήνα διαμέτρου Φ25 και τα στοιχεία είναι βιδωμενα στο πλάϊ του boom, στηριζόμενα σε αυτό με πλαστικά ηλεκτρολογικά κολάρα (clips) βαρέως τύπου, από την εταιρία KOUVIDIS









Τα κολάρα αυτά έχουν κατασκευαστεί για να στηρίζουν πλαστικούς ηλεκτρολογικούς σωλήνες.
Θα τα βρείτε σε οποιοδήποτε κατάστημα ηλεκτρολογικού υλικού, σε διαστάσεις Φ15, Φ20, Φ25, Φ30, Φ35, Φ40.

Τα συγκεκριμένα της δικής μου κεραίας είναι Φ25. Σφίγγουν αρκετά γερά το boom. Για καλό και για κακό όμως, τα έχω βιδώσει όπως θα δείτε και στο πλάϊ του boom, σε περίπτωση που ένα δυνατός άνεμος θελήσει να μας στριφογυρίσει τα στοιχεία.
Πρέπει να κάνουν καλή δουλειά και για μόνιμες κατασκευές κεραιών, αφού η ποιότητά τους είναι άριστη και η αντοχή τους στο χρόνο πρέπει να είναι αντίστοιχη. Για αρκετά χρόνια τα έβλεπα σε εξωτερικές ηλεκτρολογικές εγκαταστάσεις στο πρώην QRL μου, και πιστέψτε με, στα βόρεια προάστεια σε άσχημες καιρικές συνθήκες, τα κολάρα κυριολεκτικά .....κακοπερνάνε (χιόνια, βροχές, υγρασία, καύσωνες).
Αλλά αυτά .....βράχος





Πάνω τους "κάθεται" το Φ10 στοιχείο του ενεργού διπόλου πάρα πολύ καλά.

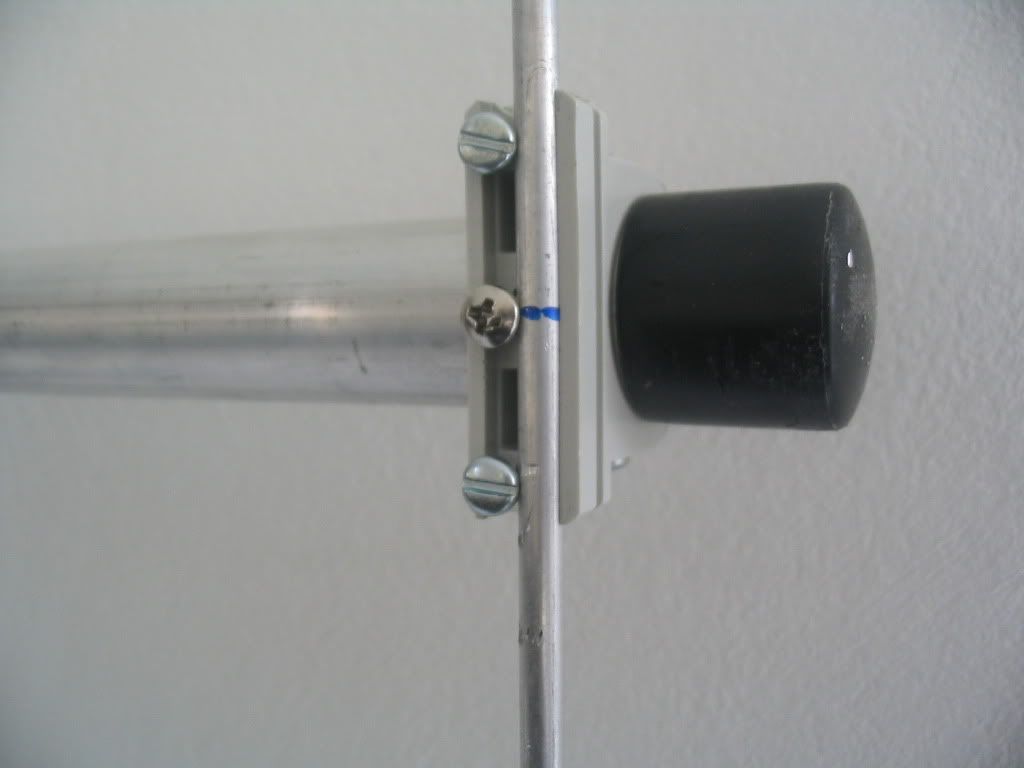

Το στοιχείο βιδώνει με λαμαρινόβιδα πάνω στο boom. Ανακλαστήρας και κατευθυντήρας είναι από σωλήνα Φ5

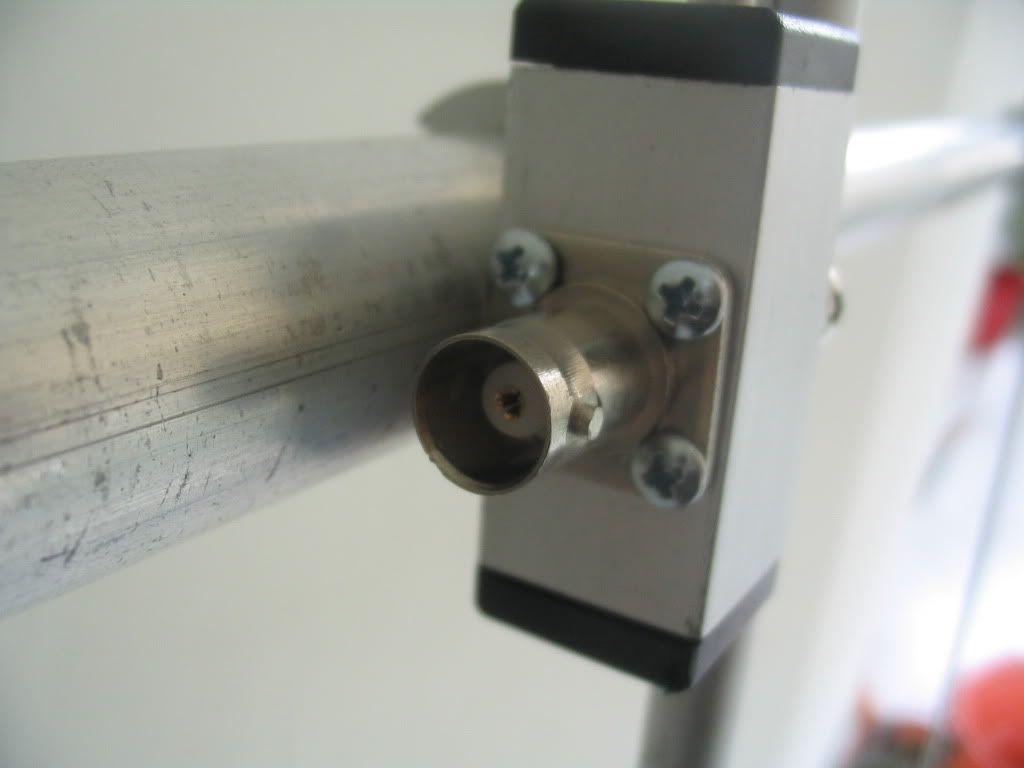

Το κουτάκι αλουμινίου που έχω βάλει τον θηλυκό BNC κοννέκτορα είναι τετράγωνο 20x20.

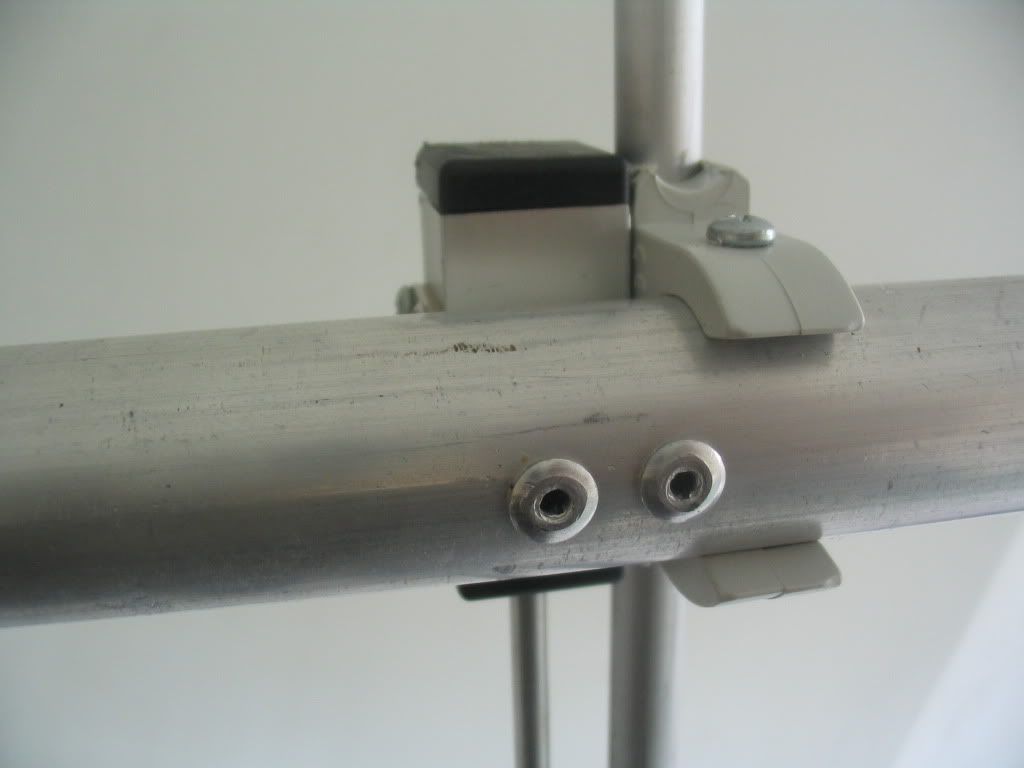

Το έχω στηρίξει με πριτσίνια, σε επαφή με το boom. Είναι ταπωμένο από πάνω και από κάτω με αντίστοιχες
πλαστικές τάπες, φυσικά για λόγους στεγανοποίησης! Η μία τάπα είναι τρυπημένη σχεδόν στο κέντρο,
για να περάσει το Φ5 στοιχείο αλουμινίου του Γ match. Τρυπήστε το με Φ4 τρυπανάκι για να μπει σφιχτά. Και προσοχή
να μην βραχυκυκλώσει με το εσωτερικό του κοννέκτορα, αλλά ούτε και με το μονόκλωνο καλώδιο Φ1,5 και μήκους
περίπου 10 πόντων, που θα το διατρέχει εσωτερικά. Για το συντονισμό της κεραίας, "παίζετε" και με το βραχυκυκλωτήρα, και με την αυξομείωση του Φ5 σωλήνα του Γ match, αλλά και με την αυξομείωση του εσωτερικού του καλωδίου

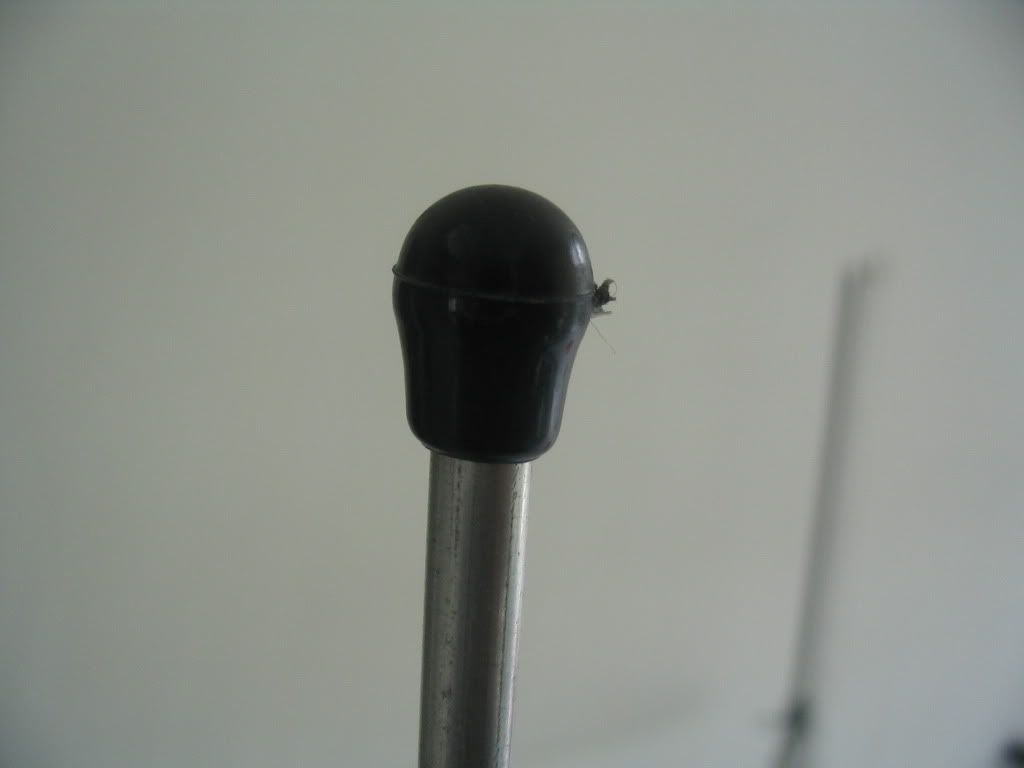

(και ταπίτσες στις άκρες των στοιχείων, για να δείχνουν όμορφες)

Σε μιά πρόχειρη δοκιμή για στάσιμα, η βελόνα νόμιζες πως ήταν χαλασμένη!! (1,00)
Οι κεραίες θα τοποθετούνται οριζόντια πόλωση σε collinear διάταξη, (απόσταση μεταξύ τους γύρω στο 0,7L αν πρόκειται για κεραίες
με boom μικρότερο του μήκους κύματος, και 1,2L για μήκη boom
μεγαλύτερου του μήκους κύματος)
και θα χρησιμοποιούνται, μετά και από τις σχετικές δοκιμές, σε ανοιχτό χώρο, για καταστάσεις portable!

Το πάντρεμα των δύο κεραιών γίνεται εύκολα με καλώδια! Από κάθε κεραία θα φύγει ένα καλώδιο 75Ω,
μήκους 3/4L, 5/4L, 7/4L κ.ο.κ. αναλόγως την απόσταση που θα έχουν οι κεραίες μας, και ο κοννέκτορας από
το μπράτσο στήριξής της, και όλο αυτό επί τον συντελεστή βράχυνσης (velocity factor) του καλωδίου αυτού.
Π.Χ. 3/4L x VF, 5/4L x VF, 7/4L x VF........κτλ Συνήθως χρησιμοποιήται RG 59, που είναι και εύκολο να το
βρει κάποιος, και καλό, και φτηνό.  Το VF του είναι 0,67.

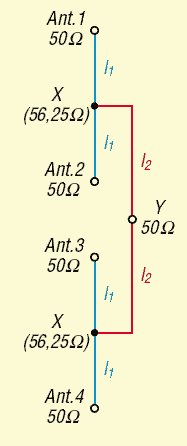

Για ένωση 4 κεραιών 50Ω σε κάθετη διάταξη
η μια κάτω από την άλλη, χρησιμοποιήστε αυτό:

Τα καλώδια L1 και L2 είναι 75Ω.
L1 = 5/4L x VF
 L2 = 5/4 ή 7/4L  x VF

Από το site του DK7ZB

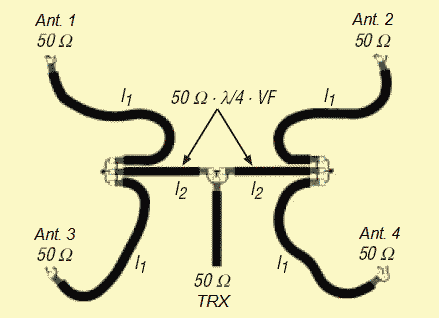

Αν θέλετε να ενώσετε 4 κεραίες 50Ω, σε σχηματισμό Η,
τότε χρησιμοποιήστε το παρακάτω σχέδιο του DK7ZB
Τα L1 είναι οποιουδήποτε μήκους, με προτίμηση L/2 επί το VF του καλωδίου.




Η σελίδα του Γερμανού είναι πραγματικός θησαυρός, με πολύτιμες πληροφορίες για κατασκευή κεραιών!!



Είναι εύκολο να τις συναρμολογήσει-αποσυναρμολογήσει κάποιος με τη βοήθεια ενός κατσαβιδιού,
θα χρειαστεί να βρείτε ένα κυλινδρικό κουτί, από πλαστικό ή χοντρό χαρτόνι ή κάτι άλλο αντίστοιχο,
προς αποθήκεύση του boom και των στοιχείων της, για καλύτερη προστασία τους.

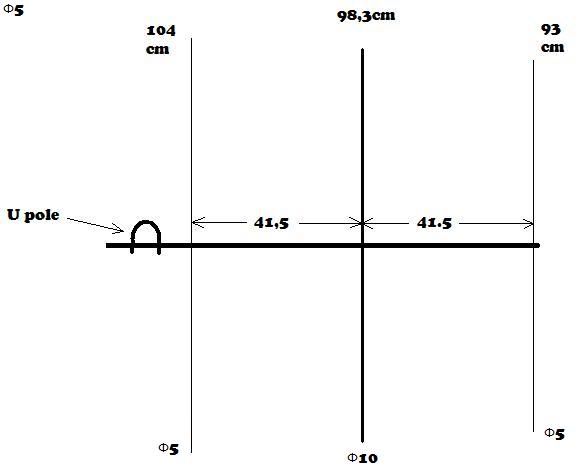

Το σχέδιο είναι αυτό:

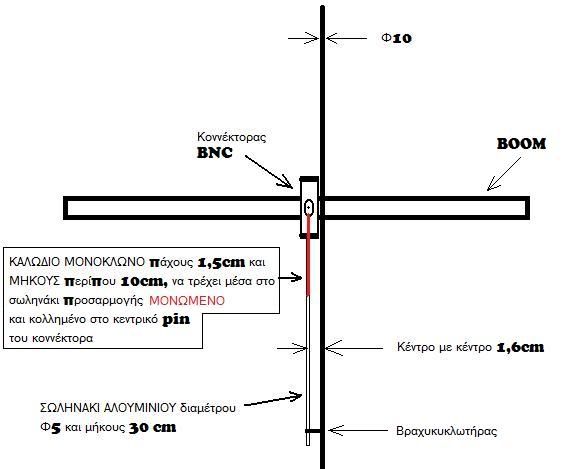

και το σχέδιο προσαρμογήςγια τις συγκεκριμένες κεραίες:



ΚΑΛΗ ΕΠΙΤΥΧΙΑ ΣΤΗ ΚΑΤΑΣΚΕΥΗ
