Κατασκευή κεραίας UHF δώδεκα στοιχείων

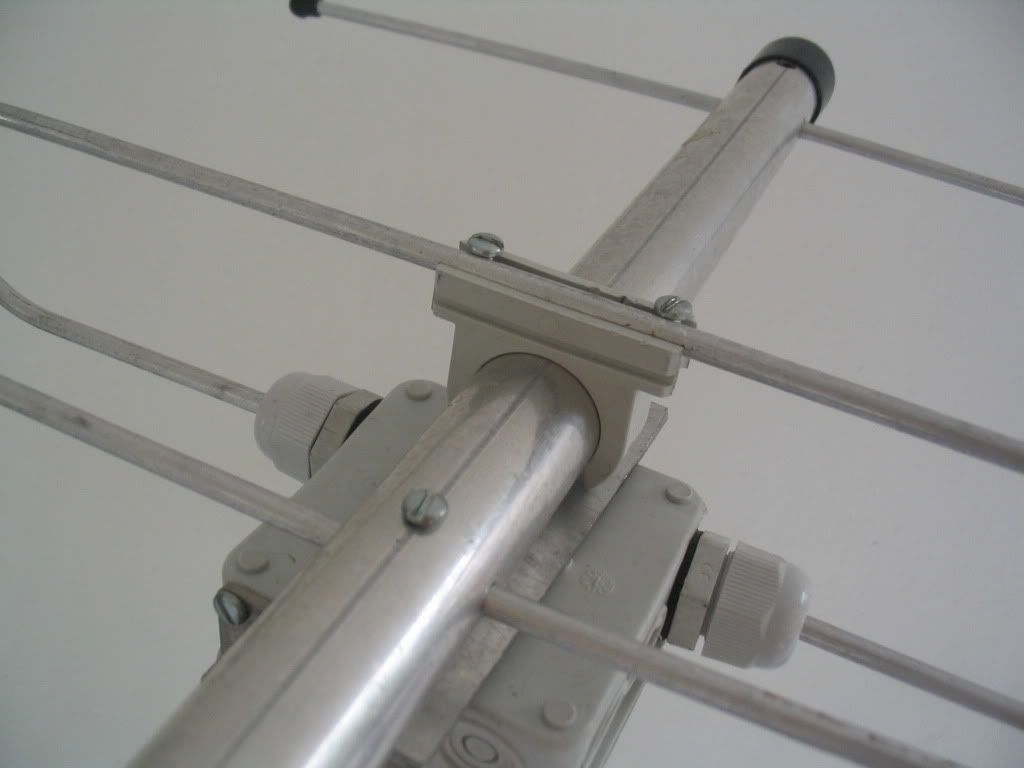

Το boom της κεραίας είναι κυλινδρικό Φ25, αποτελείται από δύο σωλήνες αλουμινίου μήκους
1,10 και 1 μέτρο αντίστοιχα.
Το όλον 2,10 μέτρα. Τα στοιχεία της από αλουμινοσωλήνακι Φ5.
   Ρετάλια από παλιά κατασκευή και είπα να τα εκμεταλευτώ, δεν πετάμε τίποτα άλλωστε, και έτσι βάζουμε και ένα λιθαράκι για το καλό του περιβάλλοντος.
Οικολόγερος γαρ...
   Με δυσκόλεψαν οι σωλήνες λίγο στο να ευθυγραμμίσω τις τρύπες στο boom, έτσι ώστε να "κάτσουν" τα στοιχεία σε μια ευθεία γραμμή, και παράλληλα μεταξύ τους.
   Σκέφτηκα όμως έναν τρόπο-πατέντα.....(αθάνατο ελληνικό μυαλό).

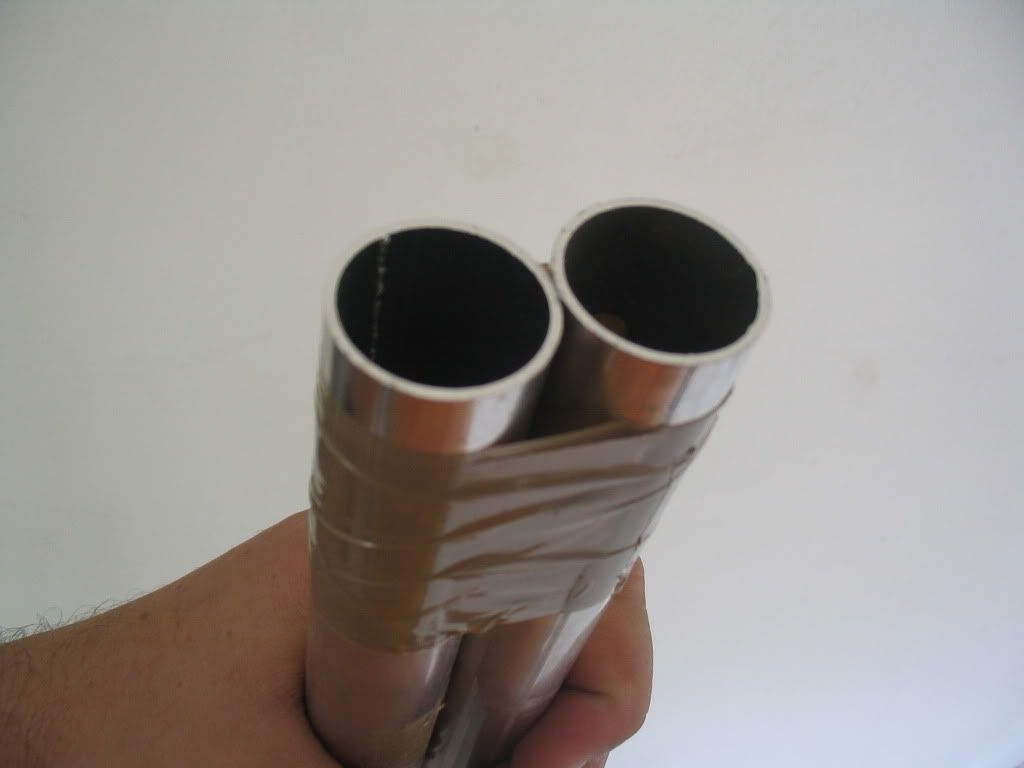

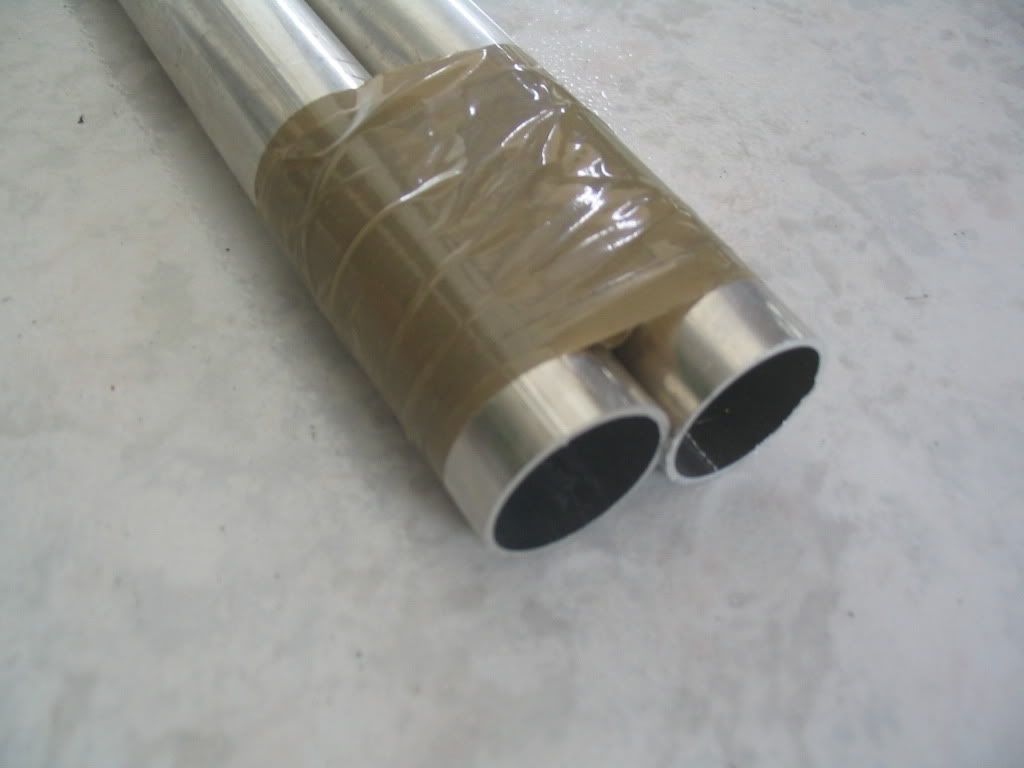

   Ενώνω τους δύο σωλήνες με μπόλικη χαρτοταινία, το σύνολο να φαντάζει σαν δίκαννη καραμπίνα δηλαδή,
έτσι που να μην κυλάνε πάνω στο στατικό δράπανο την ώρα του τρυπήματος.
Και αφού από πρίν έχω κάνει τα σημάδια στα σημεία που θέλω, τρυπάω χωρίς να μου "φεύγουν" οι τρύπες.

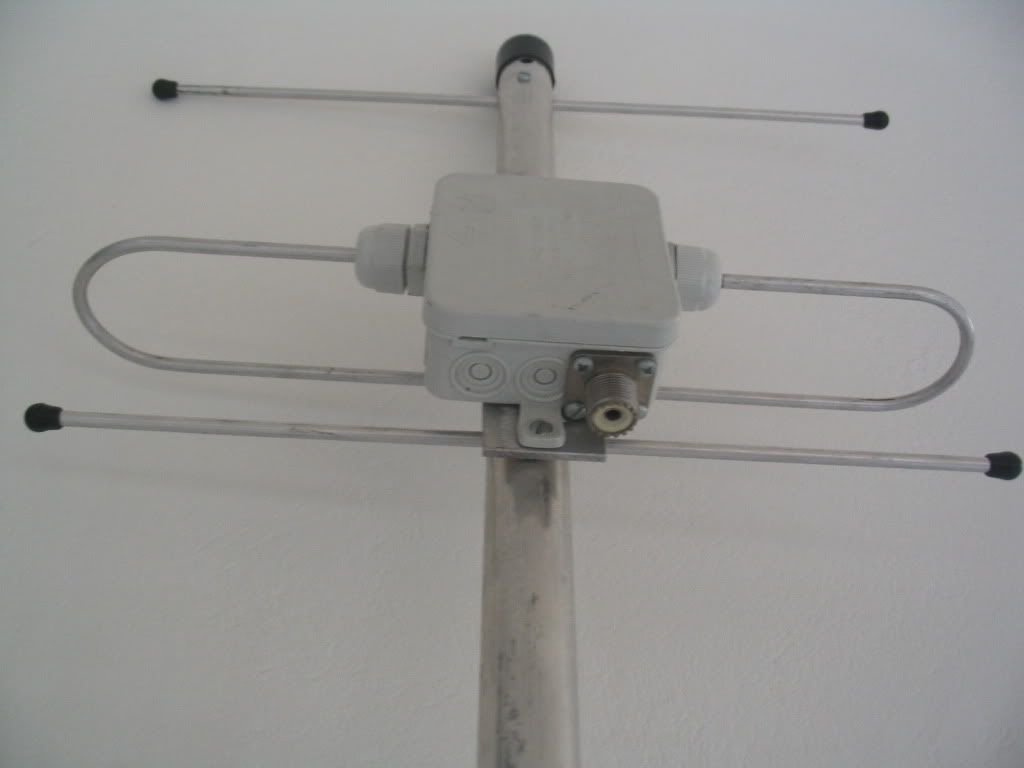

Η προσαρμογή με ένα κομματάκι RG 58, περίπου 23cm. Τα "κοινά" μπλεντάζ τα γειώνω στο boom.











Ακολουθεί το σχέδιο.








Είναι από το πρόγραμμα υπολογισμών του SV1BYO.
Το κατεβάζετε και το κάνετε εγκατάσταση στον υπολογιστή σας.
Ανοίγοντάς το, ακολουθείτε τη διαδρομή
"Περιεχόμενα",
"Κεραίες",
"Κατευθυνόμενες",
"Υπολογισμός κεραιών Yagi-Uda κατά DL6WU"
και εκεί ρυθμίζοντας τα δικά σας μεγέθη (συχνότητα, αριθμό στοιχείων, πάχος στοιχείων) υπολογίζετε την κεραία που επιθυμείτε.

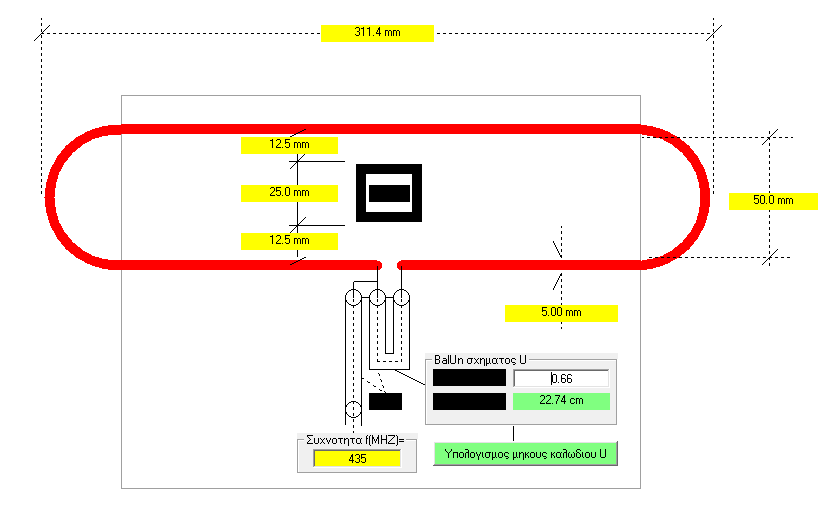

Στο σημείο αυτό, θα δείτε πάνω αριστερά να γράφει "Προσαρμογές".
Πατώντας εκεί μπορείτε να διαλέξετε και τον υπολογισμό μεγεθών για το κλειστό δίπολο.

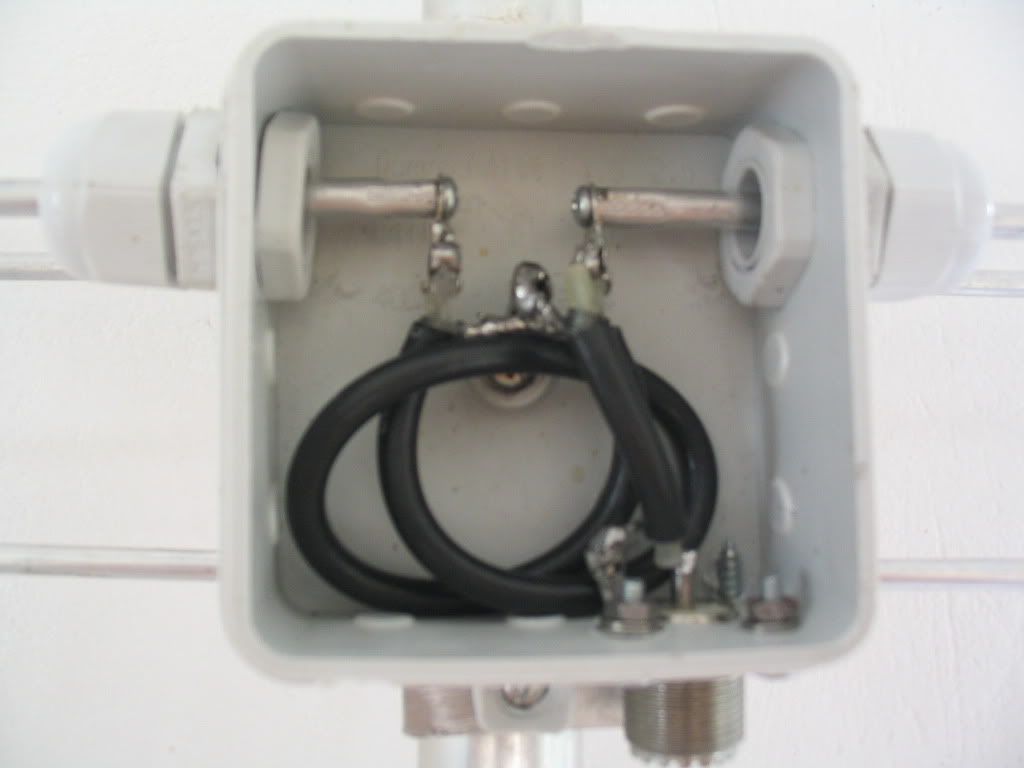

Για την προσαρμογή του διπόλου χρησιμοποίησα ένα κομμάτι 23 πόντων περίπου από RG-58.
Το velocity factor του καλωδίου αυτού είναι 0,66.
Εάν εσείς χρησιμοποιήσετε άλλο καλώδιο, με διαφορετικό V.F, απλά στον υπολογισμό της προσαρμογής του διπόλου
βάζετε το V.F. του καλωδίου σας.
Αρκεί να είναι 50Ω.

Το σχέδιο είναι απλό και κατανοητό.
Όποια κεραία και αν έχω υπολογίσει με αυτό το πρόγραμμα,
πάει ...τούμπανο που λέει και η νεολαία!

Η συγκεκριμένη δοκιμάστηκε στον Υμηττό, πατάει σχεδόν σε όλη τη μπάντα απροβλημάτιστα,
και όποιο repeater βρήκε στο δρόμο της, από Κρήτη έως Έβρο, απλά το "σκότωσε"!!
Δυστυχώς δεν έτυχε ακόμα δοκιμής στην περιοχή των 432Mhz.
Θα τη δοκιμάσω επίσης να δω πως ακούει δορυφόρο...
Δοκιμάστε το πρόγραμμα, είναι η πολλαπλή φορά που το διαφημίζω,
γιατί πραγματικά κάνει ...παπάδες!
Ο παραπάνω συνάδελφος είναι διπλωματούχος
ηλεκτρολόγος-μηχανολόγος μηχανικός του Ε.Μ.Π.
Δικός μας άνθρωπος δηλαδή! Και προπαντώς ελληνικό το πρόγραμμα, και το υποστηρίζουμε!



Καλή κατασκευή
